EQUIPAMENTOS
DE PRESSURIZAÇÃO

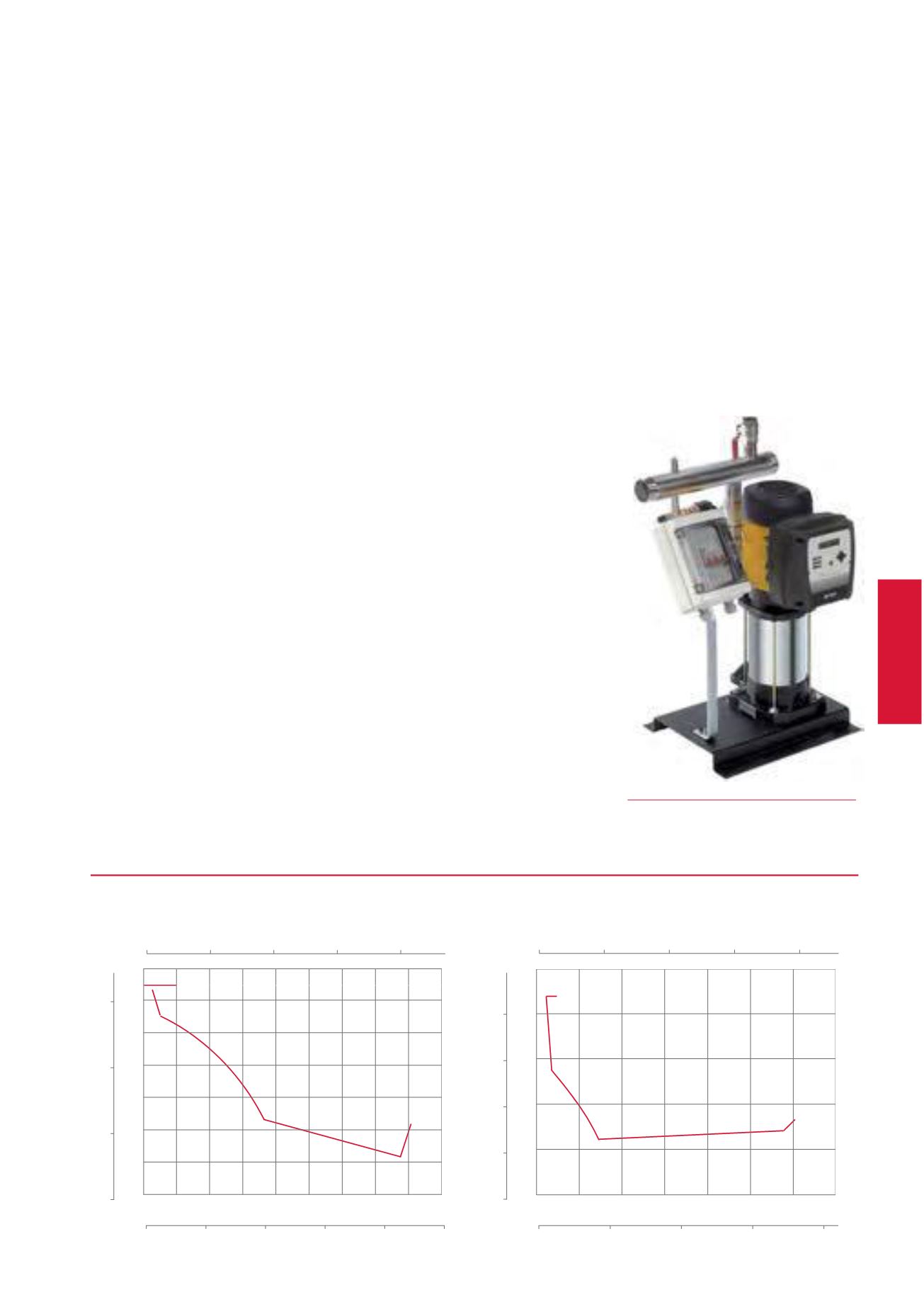

CPE1
Pressurização
Equipamentos de pressão simples
Princípio de funcionamento
Equipamento de pressão hidropneumáti-
co composto por uma eletrobomba,
controlada por um sistema de arranque
ESPA ECD de regulação digital mediante
transductor de pressão, para
pressurização. Em tempo real, realiza-se
a leitura da pressão na instalação
mediante um transductor conectado
ao coletor de impulsão. Em função da
leitura da pressão gestiona-se o valor
da pressão de arranque da bomba,
a uma velocidade fixa.
Uma vez atingido um valor de pressão
acima da pressão de arranque, com um
diferencial pré-fixado, ordena-se a
paragem da eletrobomba. Para um
correto funcionamento do equipamento
é necessário Um acumulador
hidropneumático com uma capacidade
adequada para minimizar os arranques
e paragens do motor. No caso de falha
do sistema de controlo do transductor
de pressão, o controlador ESPA ECD
dispõe da possibilidade de trabalho
mediante pressostato, não incluído no
equipamento.
Configuração do equipamento
Parte hidráulica
Sistema composto por uma eletrobomba
fixada sobre bancada. Na impulsão
da bomba incorpora-se uma válvula
de retenção fabricada em aço inoxidável
e uma válvula de fecho, por esta ordem.
A coluna de impulsão une-se ao coletor
de impulsão, fabricado emaço
inoxidável.
O coletor de impulsão dispõe
de uma saída com uma válvula
de fecho de isolamento, para colocar
o acumulador hidropneumático.
No mesmo coletor de impulsão
coloca-se o transductor, que está
ligado ao controlador ESPA ECD.
Parte eléctrica
Os equipamentos das séries CPE1
e CPE1M estão compostos por um
controlador ESPA ECD.
Os equipamentos CPE1 de alimentação
trifásica são equipados com um armário
elétrico que incorpora um
magnetotérmico para proteção da linha
elétrica.
Os equipamentos da série CPE1M são
equipados com ficha tipo Schuko para
ligação direta á linha elétrica.
Recomenda-se a instalação de uma
linha independente protegida por um
magnetotérmico, no quadro geral
de alimentação.
Características
Caudal máximo: até 18 m3/h.
Altura máxima: até 90 mca.
Potência máxima da bomba: 4 kW.
Fluído a bombear: água fria sanitária.
Temperatura máxima do fluido: 40 °C.
Para outras series de eletrobomba consultar o
Departamento de Engenharia de Aplicações.
Campo de aplicação CPE1M a 2900 rpm Campo de aplicação CPE1 a 2900 rpm
U.S. g.p.m. 10 20 30 40 U.S. g.p.m. 20 40 60 80
H
[kPa]
600
400
200
H
[m]
60
50
40
30
20
10
Imp g.p.m. 10 20 30
H
[ft]
200
150
100
50
H
[kPa]
800
600
400
200
H
[m]
80
60
40
20
Imp g.p.m. 20 40 60
H
[ft]
250
200
150
100
50
0 0
0 20 40
0 2
60 80
4
100
6
120 140
8
0
Q [l/min]
Q [m
3
/h]
0 0
0 50
0
100
5
150
10
200 250
15
0
300 Q [l/min]
Q [m
3
/h]
