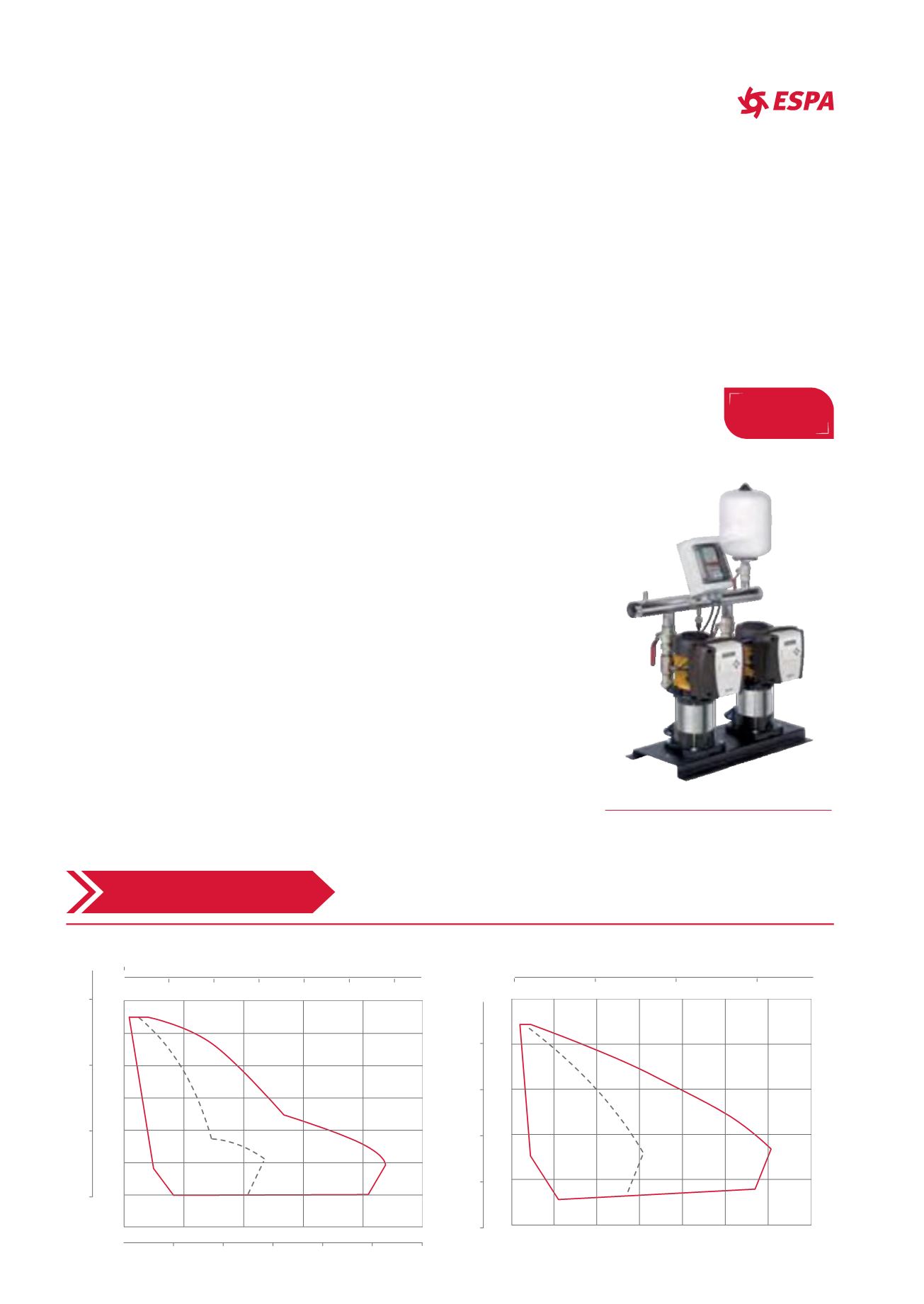

CKE2
Pressurização
Equipamentos de pressão duplos com variador de frequência
Princípio de funcionamento
Equipamento de pressão
hidropneumático composto por duas
eletrobombas, reguladas por variador
de frequência ESPA ESD,
para fornecimento de água a pressão
constante.
Mediante a regulação da velocidade
dos motores, o equipamento ajusta
as variações de consumo de caudal.
Em tempo real, realiza-se a leitura
da pressão na instalação mediante um
transductor ligado ao coletor de
impulsão, para posteriormente adaptar
as rotações de um motor regulado
através variador ESPA ESD, fornecendo
condições de pressão constante,
e consequente poupança energética.
No caso em que as condições de caudal
desejadas, façam com que a frequência
aumente acima de um valor pré-fixado,
o variador ESPA ESD ordena o arranque
a uma bomba auxiliar acionada também
por variador de velocidade ESPA ESD,
para posteriormente trabalhar
uniformemente e fornecer as condições
de caudal requeridas a uma pressão
constante.
A bomba que atua como MASTER
(principal) é a que dispõe do transductor
de pressão conectado.
O arranque das bombas realiza-se em
cascata e em alternância aleatória
de arranque, garantindo uma perfeita
distribuição das horas de funcionamento
Configuração do equipamento
Parte hidráulica
Sistema composto por duas
eletrobombas fixadas sobre bancada
comum. Na impulsão de cada uma
delas incorpora-se uma válvula de
retenção fabricada en aço inoxidável
e uma válvula de fecho, por esta ordem.
As colunas de impulsão das bombas
unem-se ao coletor comum de impulsão,
fabricado em aço inoxidável.
Sobre o coletor une-se um acumulador
hidropneumático de 8 l de capacidade,
unido mediante uma válvula de
isolamento.
Parte eléctrica
Os equipamentos das séries CKE2
e CKE2M estão compostos por dois
variadores de velocidade ESPA ESD
para as bombas principal e auxiliar.
Os equipamentos CKE2 de alimentação
trifásica são fornecidos com um armário
elétrico que incorpora um
magnetotérmico para proteção da
linha elétrica. Os equipamentos da série
CKE2M são fornecidos com ficha tipo
Schuko para ligação direta á linha
elétrica. Recomenda-se instalar uma
linha independente protegida por um
magnetotérmico, no quadro geral
da alimentação. Nos equipamentos
CKE2M a alimentação deve ser
monofásica e as bombas são trifásicas
a 230/400 V (com ligação triângulo)
e nos equipamentos CKE2 a alimentação
Características
Caudal máximo: Até 28 m3/h
em grupos monofásicos e até 36 m3/h
em grupos trifásicos.
Altura máxima: até 90 mca.
Potência máxima da bomba: 4 kW.
Fluído para bombear: água fría sanitária.
Temperatura máxima do fluído: 40 °C.
AMPLIAÇÃO
DA GAMA
sobre todas as bombas.
deve ser trifásica a 400 V e as bombas
são trifásicas a 230/400 V (com ligação
estrela).
Para outras series de eletrobomba consultar o
Departamento de Engenharia de Aplicações.
VANTAGENS EXCLUSIVAS PARA
DISTRIBUIDORES ESPA
Campo de aplicação CKE2M a 2900 rpm Campo de aplicação CKE2 a 2900 rpm
H H U.S. g.p.m.20 40 60 80 100 120 U.S. g.p.m. 50 100 150
[kPa]
600
400
200
0
[m]
60
50
40
30
20
10
0
Imp g.p.m. 20 40 60 80 100
H
[ft]
200
150
100
50
H
[kPa]
800
600
400
200
H
[m]
80
60
40
20
Imp g.p.m. 40 60 80 100 120 140
H
[ft]
250
200
150
100
50
0
1
0
0
0
5
200
10 15
45
