SUPERFÍCIE HORIZONTAIS
E VERTICAIS

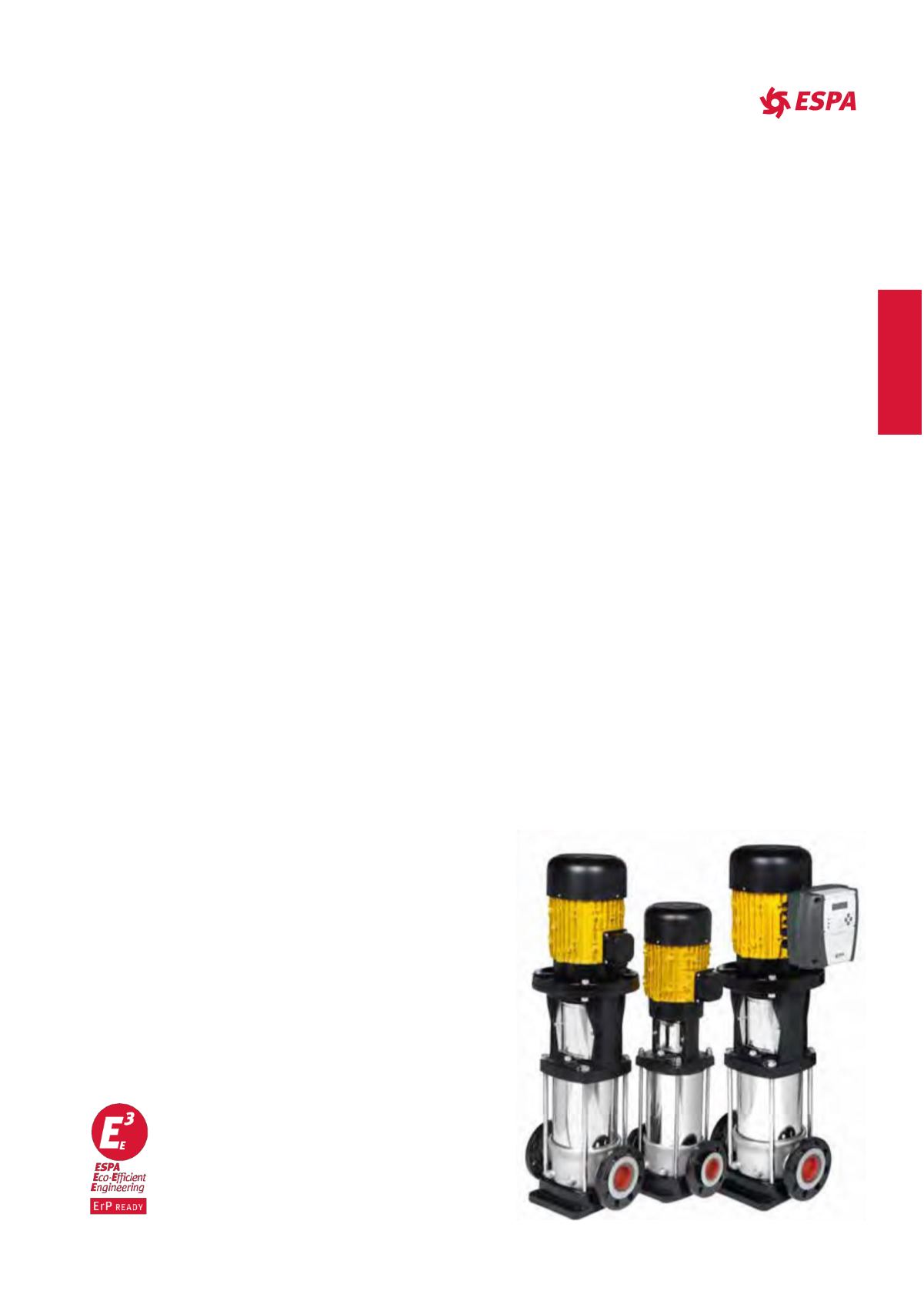

Multi VS
Superfície verticais
Bombas multicelulares verticais In-Line inoxidáveis
Descrição
A ESPA apresenta uma nova gama
de bombas da série Multi totalmente
fabricadas em aço inoxidável AISI 304
ou, mediante pedido, em aço inoxidável
AISI 316.
A gama
Multi VS
foi concebida e
desenvolvida pela ESPA para oferecer
ao mercado uma gama de bombas mul-
ticelulares verticais com acoplamento a
motor normalizado dotada da mesma
fiabilidade e robustez que tem vindo a
oferecer ao longo de mais de 30 anos
com os seus produtos Multi e Multi VE.
Agora, a nova
Multi VS
integra uma
nova conceção hidráulica e uma gama
mais ampla, para ajustar as suas pres-
tações aos requisitos de cada aplicação.
Para além de integrar as tecnologias e
os materiais mais avançados no fabrico
dos seus componentes, o principal
objetivo do desenvolvimento desta
nova gama foi a eficiência energética e
a fiabilidade nas diferentes situações de
trabalho.
Aplicações
Abastecimento de água em edifícios
residenciais, comerciais e públicos.
Trasfega de água, sem substâncias
sólidas em suspensão, nos setores civil,
industrial e agrícola.
Instalação para aumento de pressão e
abastecimento de água.
Sistemas de irrigação automáticos e
rega modernizada.
Instalações de lavagem.
Água desmineralizada.
Circulação de água quente e fria para
instalações de aquecimento e ar con-
dicionado e torres de refrigeração ou
permutadores de calor.
Alimentação de caldeiras.
Limites de utilização
Temperatura do líquido a bombear:
-20 a 120 °C.
Pressão máxima de funcionamento:
Versão F: 25 bar.
Caudal:
Multi VS4 de 7 a 108 l/min.
Multi VS6 de 10 a 150 l/min.
Multi VS10 de 18 a 220 l/min.
Multi VS15 de 27 a 375 l/min.
Multi VS25 de 43 a 583 l/min.
Motor
Proteção IP55.
Eficiência IE3 para motores a partir de
0,75 kW.
Isolamento classe F.
Tensão padrão:
Versão trifásica: 230/400 V 50 Hz para
potências até 3 kW.
400/690 V 50 Hz para potências supe-
riores a 3 kW.
Mediante pedido motor monofásico:
230 V
50 Hz até 1,5 kW.
Hidráulica eficiente
A ESPA desenvolveu uma hidráulica
totalmente em aço inoxidável AISI 304
(AISI 316 modelos N) de alta eficiência
e grande robustez, para assegurar as
melhores prestações sob diferentes
condições de trabalho.
Motores IE3 ESPA
As novas
Multi VS
permitem o acopla-
mento de motores normalizados.
A ESPA produz os seus motores IE3 de
forma a garantir que a eficiência hidráu-
lica obtida é acompanhada de economia
energética.
Além disso, os motores ESPA podem ser
acoplados aos variadores de frequência
ESPA Speedrive ESD.
Vedante mecânico
A conceção especial da lanterna de
acoplamento e corpo superior da bomba
possibilita um acesso fácil ao vedante
mecânico, permitindo a sua manutenção
sem ser necessário desmontar totalmen-
te a bomba.
Equipamento
As bombas Multi VS são fornecidas com
contraflanges.
Modelos F: em aço inoxidável AISI 304.
Modelos C: hidráulica em AISI 304 e pé
em ferro fundido GG25.
